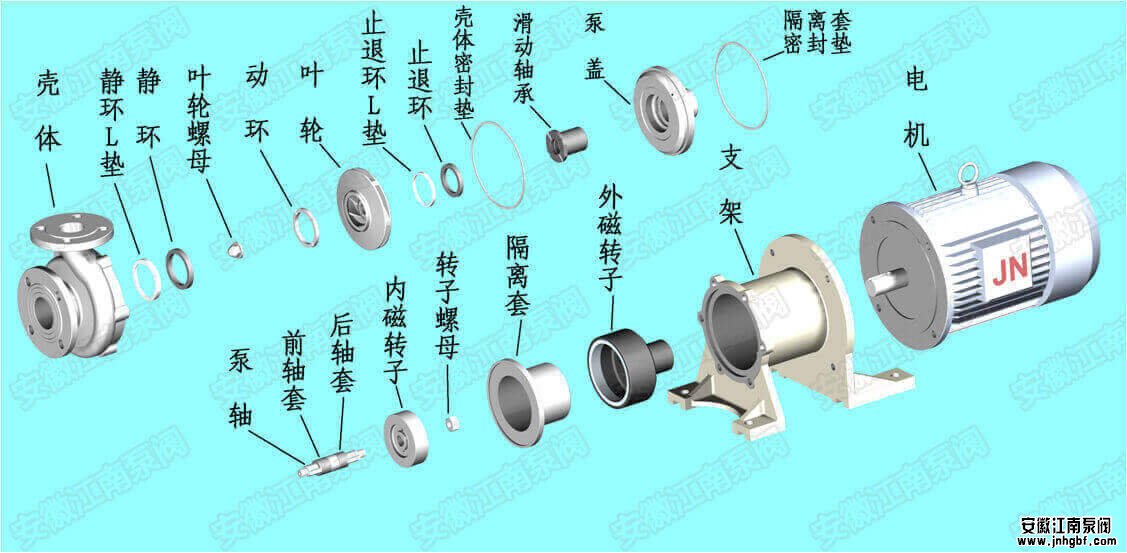

小編今天主要和大家介紹的是安徽江南泵閥生產的JMP/JMC系列不銹鋼磁力泵產品。首先來看一下不銹鋼磁力泵結構，由泵體磁力傳動器、電動機三部分組成。整體過流部件有不銹鋼材料制造而成，可采用的材質有304、321、316、316L。內外磁體均由強磁釹鐵硼或釤股磁制造，關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。 當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封，從而解決了泄漏問題。

　　不銹鋼磁力泵的結構特點：

　　1.不銹鋼磁力泵永磁體由稀土永磁材料制成的永磁體工作溫度范圍廣(-45-400℃)，矯頑力高，磁場方向具有很好的各向異性，在同極相接近時也不會發生退磁現象，是一種很好的磁場源。

　　2.不銹鋼磁力泵滑動軸承，磁力泵滑動軸承的材料有浸漬石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶瓷具有很好的耐熱、耐腐蝕、耐摩擦性能，所以磁力泵的滑動軸承多采用工程陶瓷制作。由于工程陶瓷很脆且膨脹系數小，所以軸承間隙不得過小，以免發生抱軸事故。由于磁力泵的滑動軸承以所輸送的介質進行潤滑，所以應根據不同的介質及使用工況，選用不同的材質制作軸承。

　　3.不銹鋼磁力泵隔離套在采用金屬隔離套時，隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。選用高電阻率、高強度的非金屬材料制作隔離套，在降低渦流方面效果十分明顯。

　　4.不銹鋼磁力泵保護措施，當磁力傳動器的從動部件在過載情況下運行或轉子卡死時，磁力傳動器的主、從動部件會自動滑脫，保護機泵。此時磁力傳動器上的永磁體在主動轉子交變磁場的作用下，將產生渦損、磁損，造成永磁體溫度升高，磁力傳動器滑脫失效。

　　5.不銹鋼磁力泵冷卻潤滑液流量的控制泵運轉時，必須用少量的液體對內磁轉子與隔離套之間的環隙區域和滑動軸承的摩擦副進行沖洗冷卻。冷卻液的流量通常為泵設計流量的2%-3%,立申泵業，內磁轉子與隔離套之間的環隙區域由于渦流而產生高熱量。當冷卻潤滑液不夠或沖洗孔不暢、堵塞時，將導致介質溫度高于永磁體的工作溫度，使內磁轉子逐步失去磁性，使磁力傳動器失效。當介質為水或水基液時，可使環隙區域的溫升維持在3-5℃;當介質為烴或油時，可使環隙區域的溫升維持在5-8℃。

　　不銹鋼磁力泵工作原理：

　　磁力泵的磁力傳動是在普通離心泵基礎上的應用，與一切磁傳動原理一樣，是利用磁體能吸引鐵磁物質以及磁體或磁場之間有磁力作用的特性(而非鐵磁物質不影響或很少影響磁力的大小)，無接觸地透過非磁導體(隔離套)進行動力傳輸，這種傳動裝置稱為磁性聯軸器。如圖2-l所示，電動機通過聯軸器和外磁鋼連在一起，葉輪和內磁鋼連在一起。在外磁鋼和內磁鋼之間設有全密封的隔離套，將內、外磁鋼完全隔開，使內磁鋼處于介質之中.電動機的轉軸通過磁鋼間磁極的吸力直接帶動葉輪同步轉動，達到輸送介質的目的。
