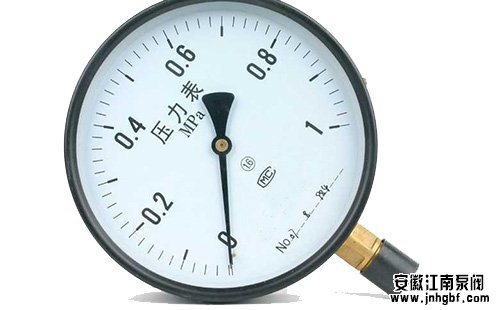

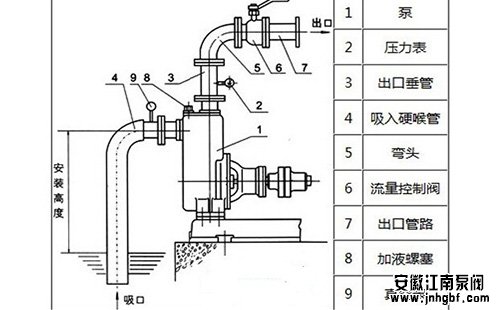

水泵出口的壓力表安裝位置通常安裝在出口閥門前。壓力表的安裝位置應符合安裝狀態的要求，表盤一般應呈垂直狀態，位置應適合工作人員觀察，同時要保持密封性，不得有泄漏現象發生。所以壓力表的安裝位置及要求請參照以下四項原則:

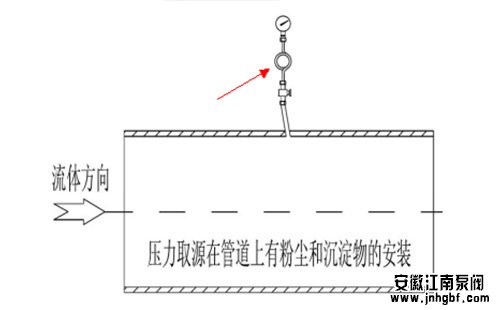

　　(1)壓口位置的選取：一是使取樣管與介質流動方向相互垂直，并避免選閥門、分叉、彎頭容易形成旋渦的地方;二是當管路中有突出物體時，取壓口應取在其前面;三是測量液體及水蒸汽壓力時，取壓點應設在水平管道的下側壁，使引壓管內不存在氣體，避免管道內的沉積物堵塞取樣管口;四是對測量液體和蒸汽介質的壓力表，裝在儀表盤下部，以免液體或凝結液滴到其他儀表上。

　　(2)引壓管的鋪設：引壓管作用是在取壓點到壓力表之間傳遞壓力信號，其鋪設應注意：一是引壓管內徑通常取6～10mm，長度小于50mm，以減小測量誤差和避免介質滯后引起壓力表的指示延遲;二是連接導管的水平段應有一定的斜度，應保持1:10～1:20的傾斜度，以利于管內冷凝液或氣體排出，三是引壓管路上要裝有隔離閥，以便檢修壓力表時使用。

　　(3)安裝高度的確定：安裝高度應適合工作人員觀察，與一般人的視線平齊，即1.5m～1.6m，對于高壓力應高于一般人頭部，即1.7m～1.8m左右。當壓力表安裝位置與測壓點位置垂直相距很大時，應進行液柱差的修正。修正數值等于儀表與測壓點垂直高度差的導管內液柱產生的壓力值。在儀表高于測壓點時，加上此修正值;反之，儀表低于測壓點時，應減去此值。

　　(4)使用密封墊片：為保持密封性，壓力表的接頭與表座之間的密封處要選擇合適的密封墊片。當工作溫度和壓力低于80℃及2MPa時用皮墊片或橡皮墊片;在80℃～45℃，5MPa以下用石棉紙或鋁墊;工作溫度和壓力更高時，用退火紫銅墊或鉛墊。
